你知道大型立式車床的組成結構嗎 |
| 發布日期: 2021-01-14 瀏覽次數: 2187 新聞編輯: |
|

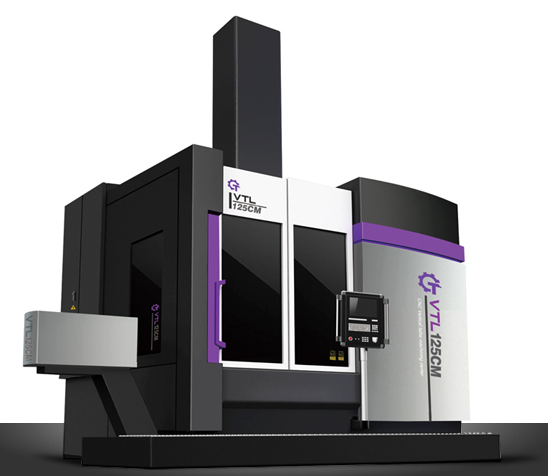

大型立式車床只要應用于重型機械制造行業、礦山設備制造業、鋼鐵行業、化工設備制造業、電力設備制造行業、鐵路機車車輛制造行業及冶金機械制造行業等。機床由左右立柱、頂梁、工作臺底座組成框架，以承受切削時的負荷，橫梁沿立柱導軌上下移動，橫梁升降電機及蝸桿減速箱置于頂梁上。橫梁由碟形彈簧通過杠桿夾緊在立柱上，橫梁升降的操作按鈕在吊掛按鈕站上。
變速箱緊固在工作臺底座的后部，主電念頭由彈性聯軸器與變速箱相連接，變速箱由變速油缸推動交換齒輪實現十六種轉速的變換，轉速變換開關在吊掛按鈕站上。工作臺由主電機經變速箱直接啟動和制動，工作臺僅有正向工作滾動，但可以作正反向點動以便于工作找正。工作臺鑲有鋅鋁銅合金耐磨導軌板，并在導軌間通入壓力油(2-4kg/cm2)以進步導軌承載能力。工作臺主軸上裝兩個3182100型雙列短圓柱滾子軸承，其內環帶有錐孔用以調整徑向間隙，以保證主軸能在高精度下平穩地工作。工作臺的啟動，制動與點動的操作按鈕在吊掛按鈕站上。 大型立式車床 左右兩個進給箱裝在橫梁的兩端，兩個進給箱的結構是相同的，在進給箱的后部裝有刀架進給用電機與快速移動電機各一臺，工作進給由變換齒輪實現十八種進給量的變換。 變換進給量的操作手柄在進給箱的前面，進給箱內裝有電磁離合器，用來選擇刀架工作進給或快速移動的方向。刀架移動方向選擇開關及進給，快速移動操作按鈕在吊掛按鈕站上。 |
