VTL-CM數控立式車銑中心系列：160、200、250

數控立車系列

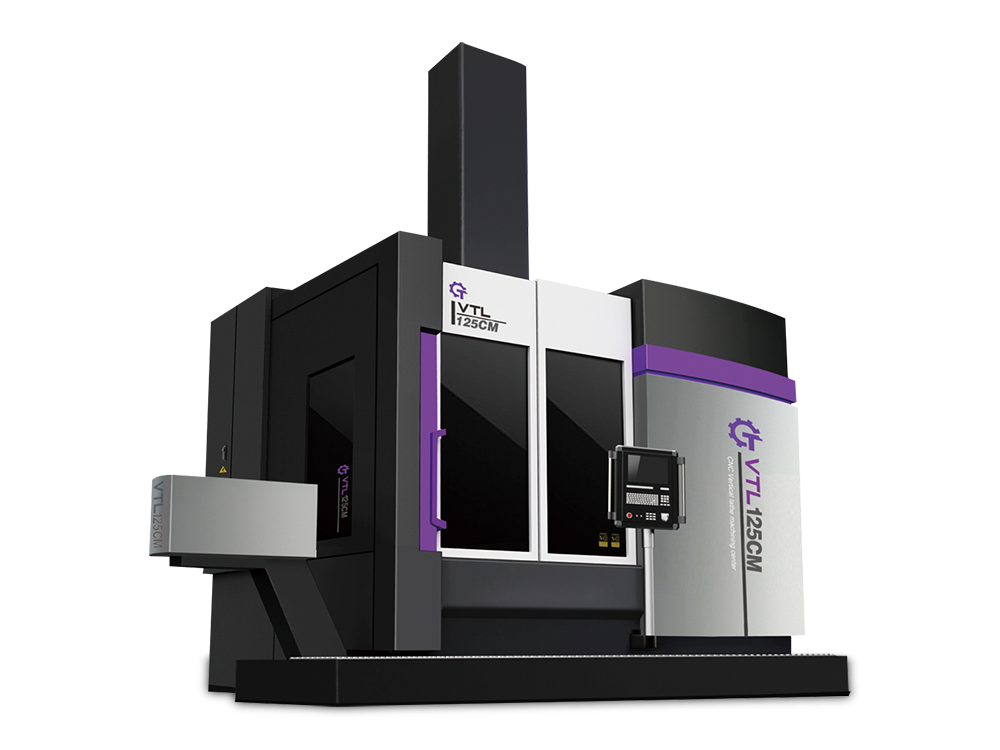

VTL-CM數控立式車銑中心系列：160、200、250

VTL-CM系列動梁立式車銑是我公司根據市場需求，攻克關鍵工藝技術。進行全新機床結構設計、工藝攻關，機床調試等工作，開發設計的車銑中心。機床采用主機全防護，機、電、液集中布局的結構形式。主要由機床、刀架X、Z向移動及工作臺軸旋轉、銑軸B、操縱臺、自動排屑器、自動潤滑、液壓系統、刀庫、防護、電控系統及電控箱等部件組成。

留言表單:

1.VTL-CM系列動梁立式車銑是我公司根據市場需求，攻克關鍵工藝技術。進行全新機床結構設計、工藝攻關，機床調試等工作，開發設計的車銑中心。機床采用主機全防護，機、電、液集中布局的結構形式。主要由機床、刀架X、Z向移動及工作臺軸旋轉、銑軸B、操縱臺、自動排屑器、自動潤滑、液壓系統、刀庫、防護、電控系統及電控箱等部件組成。

2.該機床數控系統、主要電氣件、主要軸承、滾珠絲杠、主要液壓件等關鍵配套件均選用國內外廠家產品。

3.成熟技術的引進，可靠進口配套件的選用，以及我廠良好的加工、檢測手段，確保機床有高的加工精度、高的剛性、高的可靠性，并且具有布局合理、操作方便、自動化程度高等特點。機床可配有機內對刀裝置，可以實現自動換刀裝置，自動化加工，提高加工質量、降低運轉成本。

4.該機床適用于發電、造船、冶金、礦山等行業的大型零件加工。
參數名稱 單位 型號
VTL160CM VTL200CM VTL250CM
加工能力 工作臺直徑 mm 1400 1600 2000
最大回轉直徑 mm 1600 2000 2500
最大車削直徑 mm 1600 2000 2500
最大工件高度 mm 1200 1200 2000
最大加工工件重量 kg 5000 8000 12000
工作臺最大扭矩 N.m 17500 25000 28000
精度 加工精度   IT6-IT7 IT6-IT7 IT6-IT7
X/Z 定位精度 mm 0.018/0.020 0.018/0.020 0.018/0.020
X/Z重復定位精度 mm 0.008/0.01 0.008/0.01 0.01/0.01
C軸定位精度 sec ±3" ±3" ±3"
C軸重復定位精度 sec 3" 3" 3”
車削主軸 主軸轉速范圍 r/min 1-300 1-250 1-200
工作臺速度變換擋位   無極（兩擋） 無極（兩擋） 無極（兩擋）
C 軸轉速 rpm 0.01-7.0 0.01-6.0 0.01-5.0
車削主電抑輸出功率 30分鐘額定值 kW 30 45 55
連續額定值 kW 26 37 45
車削最大切削力   kN 25 25 30
銑軸 最高轉速 rpm 2250 2250 2250
銑削電機功率 kW AC11/15 AC11/15 AC11/15
滑枕 滑枕體截面尺寸 mm □ 220X220 □ 250X250 □ 250X250
X軸行程 mm -200 - +950 -200-+1150 -200 - +2000
Z軸行程 mm 900 900 1200
進給速度 切削進給速度 mm/rev 0.01-50 0.01-50 0.01-50
快速進給速度 mm/min 8000 8000 8000
橫梁行程 mm 800 800 1000
橫梁升降擋位間距 mm 4x200 4x200 4x250
ATC刀庫 刀庫刀架量   16 16 16
車刀刀桿尺寸 mm 32x32 32x32 40x40
總電源 電壓 Voltage V AC380 AC380 AC380
電壓波動范圍   -10~ +10 -10~ +10 -10~ +10
頻率 Hz 50 50 50
總電源功率 kW 68 75 95
系統   CNC裝置型號   SIEMENS840DsL SIEMENS840DsL SIEMENS840DsL
機床重量   kg 25100 28200 49000
機床外形尺寸（長x寬x高）   mm 7000x4900x5600 7500x5300x5800 7800x6500x7350
