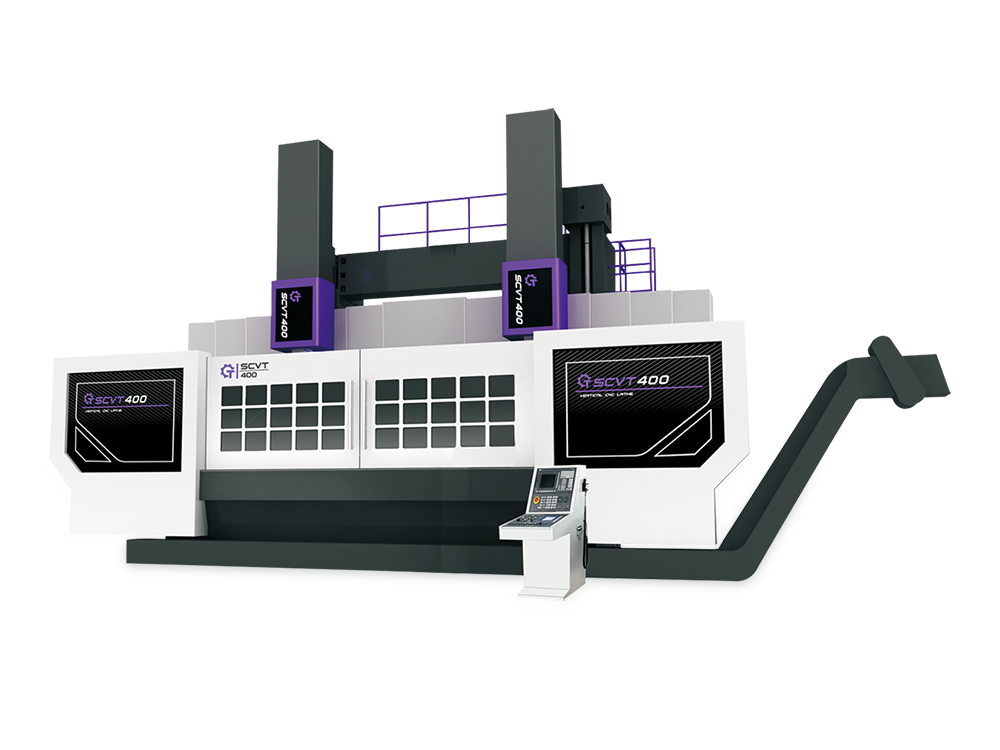

數控立車系列
1、本系列機床用于硬質合金及陶瓷等刀具，對黑色金屬及部分非金屬零件的內、外圓柱面、內外圓錐面、端面、切槽鏜孔及回轉曲面等工序進行粗、精車削加工。2、機床的主傳動由直流電機驅動，經過兩檔主軸變速機構，實現工作臺的變速范圍。
產品特點
技術參數
1、本系列機床用于硬質合金及陶瓷等刀具，對黑色金屬及部分非金屬零件的內、外圓柱面、內外圓錐面、端面、切槽鏜孔及回轉曲面等工序進行粗、精車削加工。
2、機床的主傳動由直流電機驅動，經過兩檔主軸變速機構，實現工作臺的變速范圍。
3、機床由左、右立柱、連接梁、橫梁、工作臺底座、等部件框架式結構，結構剛性強、承載負荷大，橫梁夾緊機構為多工位液壓鎖緊裝置，其工作穩定可靠。
4、機床的進給刀架，采用雙刀架結構。右刀架為數控刀架，左刀架為程控刀架。機床左右刀架滑座水平運動X、U軸、滑枕垂直移動Z、W軸四軸均采用伺服電機驅動，經高精度定比齒輪副傳動滾珠絲桿，實現刀架進給和快速移動。
5、工作臺為熱對稱結構。工作臺主軸采用高精度可調徑向間隙雙列短圓柱滾子軸承定心。軸向采用恒流靜壓導軌，并配置油溫冷卻裝置，使工作臺具有旋轉精度高，承載能力大，熱變形小的特點。
6、垂直刀架水平導軌有靜壓卸荷導軌、滾滑復合導軌、滑動導軌。滑枕垂直運動為滑動導軌。
7、數控系統采用西門子或力士樂系統。并可由客戶選擇其他數控系統。
| 參數名稱 | 單位 | 型號 | ||
| SCVT280 H/W | SCVT350 H/W | SCVT400 H/W | ||
| 最大加工直徑 | mm | 2800 | 3500 | 4000 |
| 工作臺直徑 | mm | 2400 | 3150 | 3150 |
| 最大加工高度(H) | mm | 1800/2000 | 2000/2800 | 2000/2800 |
| 最大工件重量(W) | t | 16 | 32 | 32 |
| 刀架水平行程 | mm | 1600 | 1840 | 2250 |
| 右刀架切削力 | KN | 35 | 35 | 35 |
| 左刀架切削力 | KN | 30 | 30 | 30 |
| 左右刀架搬度極限 | ±° | ±30° | ±30° | ±30° |
| 工作臺最大扭矩 | KN.m | 63 | 80 | 80 |
| 滑枕截面 | mm×mm | 220×220 | 220×220 | 220×220 |
| 滑枕垂直行程 | mm | 1250 | 1250/1400 | 1250/1400 |
| 主傳動電機功率 | KW | DC55 | DC75 | DC75 |
| 工作臺轉速 | r/min | 0.5-70(兩擋) | 0.5-60(兩擋) | 0.5-60(兩擋) |
| 刀架快速 | mm/min | 4000 | 4000 | 4000 |
| 工作臺導軌副 | 動壓/滾動 | 靜壓/滾動 | 靜壓/滾動 | |
| 進給電機扭矩 | N.m | 48 | 48 | 48 |
| 數控系統 | SIEMENS828D | |||
| 機床重量 | Kg | 45000 | 56000 | 62000 |
