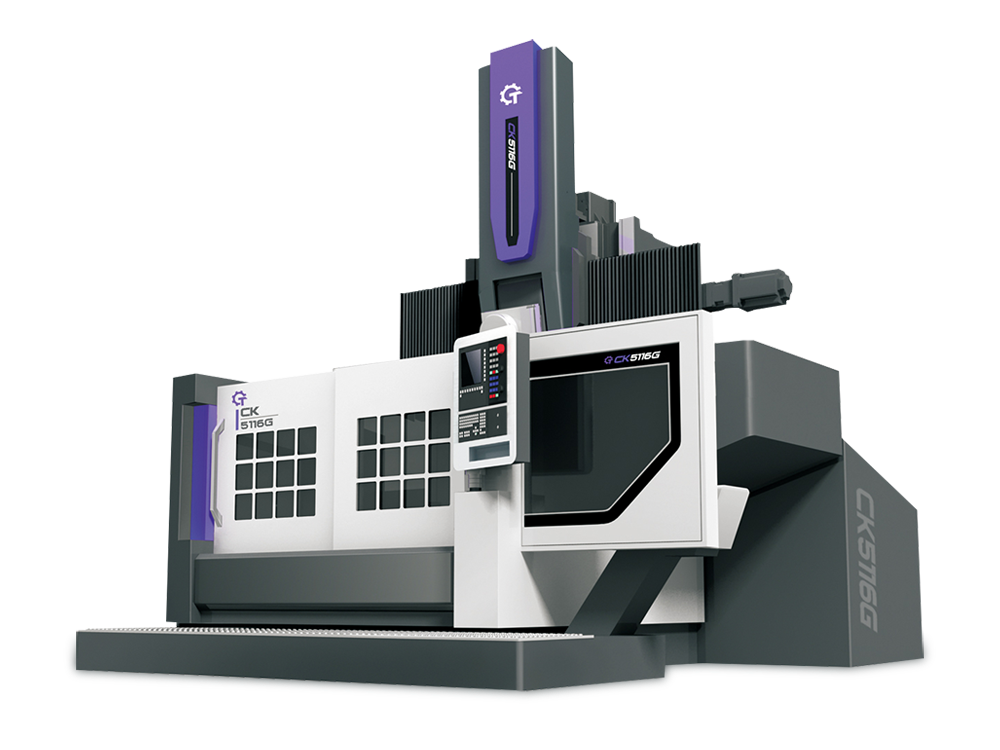

數控立車系列
1、本系列機床為數控立式車床，針對高精度，高穩定性，高剛性而設計，適用于硬質合金及高速鋼等刀具，對黑色金屬，有色金屬及部分非金屬材料零件的車削加工，該機床適用于各種復雜回轉曲面的粗，精加工，同時還可進行切槽、鏜孔、螺紋等加工。
產品特點
技術參數
1、本系列機床為數控立式車床，針對高精度，高穩定性，高剛性而設計，適用于硬質合金及高速鋼等刀具，對黑色金屬，有色金屬及部分非金屬材料零件的車削加工，該機床適用于各種復雜回轉曲面的粗，精加工，同時還可進行切槽、鏜孔、螺紋等加工。
2、本機床主體結構為單柱式，工作臺導軌采用滾動導軌，進給系統由交流伺服電機驅動滾珠絲杠傳動，運行精度高。
3、數控系統采用西門子或法那科系統，易操作和編程，該系統具備直線插補，圓弧插補，刀具補償，間隙補償，自診斷功能，程序存儲，高精度和可靠性，圖形輪廓編程（基本圖形輪廓圖素能夠快速方便地建立零件程序），帶有圖形工藝循（任意輪廓的毛坯加工）等。
4、本機床垂直滑枕結構：T型滑枕帶四工位電動刀臺。
| 參數名稱 | 單位 | 型號 | |||
| CK5112G | CK5116G | CK5116D | CK5120D | ||
| 最大車削直徑 | mm | 1250 | 1600 | 1600 | 2000 |
| 工作臺直徑 | mm | 1000 | 1400 | 1400 | 1600 |
| 最大加工高度（H ) | mm | 1000 | 1000/1500 | 800 | 800 |
| 最大工件重量（W) | kg | 5000 | 8000 | 5000 | 8000 |
| 工作臺轉速范圍(無級） | r/min | 6.3-250 | 5-200 | 1-250 | 1-200 |
| 刀架進給量范圍（無級） | mm/min | 0.2-500 | 0.2-500 | 0.2-500 | 0.2-500 |
| 垂直刀架滑枕行程 | mm | 650 | 800 | 800 | 800 |
| 橫梁行程 | mm | 750 | 760 | 定梁 | 定梁 |
| 刀架快速移動速度 | mm/min | 8000 | 8000 | 8000 | 8000 |
| 刀架水平行程 | mm | 700 | 915 | 915 | 1500 |
| 垂直刀架最大切削力 | kN | 20 | 25 | 25 | 25 |
| 工作臺最大扭矩 | kN.m | 13.5 | 17.5 | 17.5 | 25 |
| X/Z軸進給電機 | N.m | 22 | 27 | 27 | 27 |
| 主電機功率 | kW | AC： 22/30 | AC： 30/37 | AC： 26/30 | AC： 37/45 |
| X/Z定位精度 | mm | 0.018/0.02 | 0.018/0.02 | 0.018/0.02 | 0.018/0.02 |
| X/Z重復定位精度 | mm | 0.008/0.015 | 0.008/0.015 | 0.008/0.015 | 0.008/0.015 |
| 刀庫容量 | 刀位 | 4工位(可選5工位) | 4工位(可選5工位) | 4工位(可選5工位) | 4工位(可選5工位) |
| 數控系統 | SIEMENS 828D (可根據客戶要求選配） | ||||
| 機床重量 | kg | 10780 | 12780 | 19500 | 22500 |
| 機床外形尺寸（長x寬x高） | mm | 3000x2800x3200 | 3200x3000x3200 | 4000x3500x3900 | 4500x3500x3900 |
