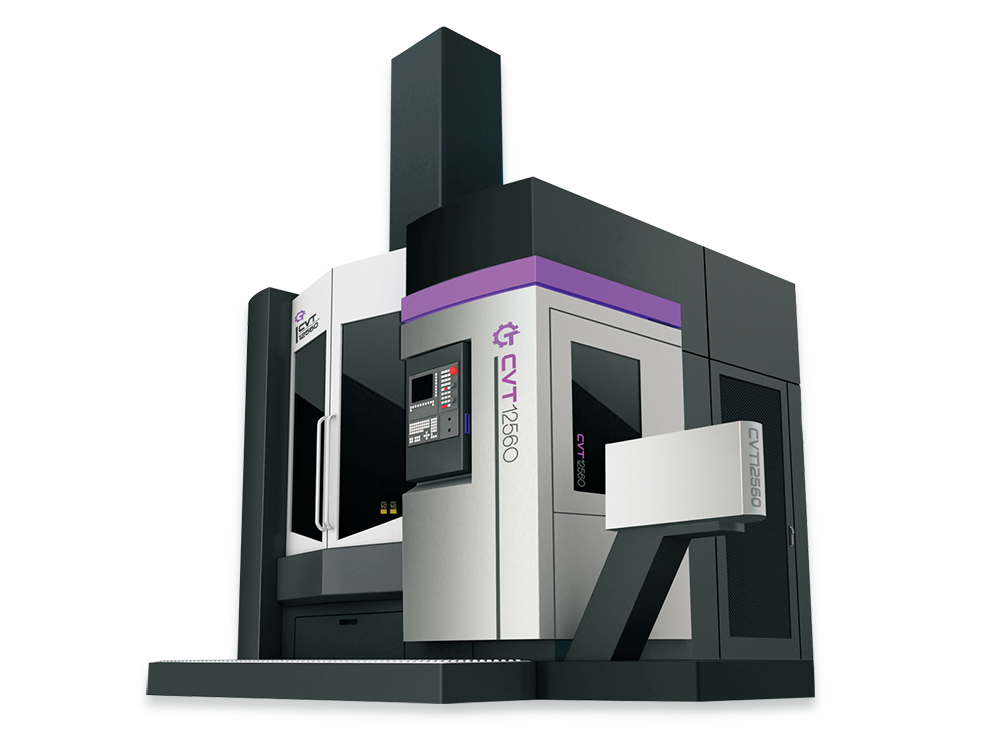

數控立車系列
本系列機床是我廠全新設計的800以上規格的數控機床，本機床是為適應工程機械、針織圓盤機、電機行業配件加工而設計開發的數控立式車床。工件夾緊方式采用液壓自動夾緊或手動夾緊方式，便于客戶選配。
產品特點
技術參數
本系列機床是我廠全新設計的800以上規格的數控機床，本機床是為適應工程機械、針織圓盤機、電機行業配件加工而設計開發的數控立式車床。工件夾緊方式采用液壓自動夾緊或手動夾緊方式，便于客戶選配。該機床主要部件由主軸、底座、橋式橫梁、刀架等結構組成。機床具有高轉速、大扭矩、高剛性等優點，該機床經濟、高效、節能，適用于各機械行業復雜盤類、短軸零件的加工。
| 項目 | 單位 | 型號 | ||
| CVT8050-NC | CVT12560-NC | |||
| 加工能力 | 最大回轉盥徑 | mm | 1000 | 1250 |
| 嵌大車削直徑 | mm | 800 | 1250 | |
| 游大工件高度 | mm | 500 | 600 (可選700) | |
| 主軸 | 轉速范圍 | r/min | 10-600 | 10- 400(兩段無級） |
| 卡盤直徑 | mm | 630（可選配液壓器卡盤） | 1000(手動4爪） | |
| 主軸端部型號 | A2-11 | |||
| 主軸軸承（前端） | mm | 260 | 609. 6 | |
| X/Z | X軸行程 | mm | -50、+500 | -50、+700 |
| Z軸行程 | mm | 500 | 600 | |
| X軸快速移動 | m/min | 12 | 12 | |
| Z軸快速移動 | m/min | 8 | 8 | |
| 電機輸出功率 | 主軸電機（額定/30min) | kW | 30 | 22 |
| X軸伺服電機 | kW | 3.5 | 3.5 | |
| Z軸伺服電機 | N.m | 18 | 18 | |
| 刀架 | 刀架形式 | 工位 | 4工位 (可選5工位及八方滑枕） | 4工位 (可選5工位及八方滑枕） |
| 刀具尺寸 | mm | 32x32 | 32x32 | |
| 加工精度 | IT6 | IT6 | ||
| X/Z定位精度 | mm | 0.018/0.02 | 0.018/0.02 | |
| X/Z重復定位精度 | mm | 0.0075/0.01 | 0.0075/0.01 | |
| 系統 | CNC裝置型號 | SIEMENS 828D 或 GSK980TDC | SIEMENS 828D 或 GSK980TDC | |
| 機床重量 | 機床總重量 | kg | 6800 | 9800 |
| 機床外形尺寸（長X寬X高） | mm | 3000x2800x3600 | 3200x2800x3600 | |
