臥式銑鏜床系列

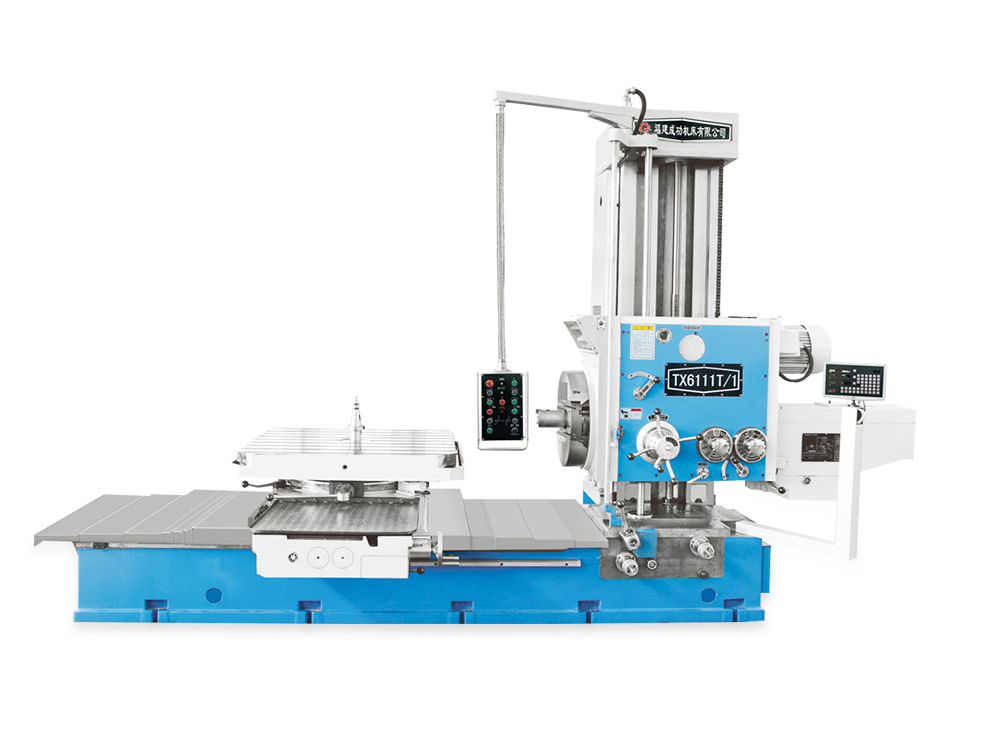

TX6111T/1型臥式銑鏜床適用于大、中型零件和箱形件的粗、精鏜、銑削等多種工序加工。工作臺裝有90°的光學定位裝置，能滿足大型箱形件調頭加工的要求。床身采用寬型導軌，結構剛性好，工作臺橫向行程大。機床備有機動拉刀裝置，刀具裝卸方便。
產品特點
技術參數
1、TX6111T/1型臥式銑鏜床適用于大、中型零件和箱形件的粗、精鏜、銑削等多種工序加工。工作臺裝有90°的光學定位裝置，能滿足大型箱形件調頭加工的要求。床身采用寬型導軌，結構剛性好，工作臺橫向行程大。機床備有機動拉刀裝置，刀具裝卸方便。
2、TX6111T/1型機床測量系統采用直觀、可靠的0.005mm的數顯裝置，定位精度穩定可靠，機床采用PLC控制。
| 技術規格 | 單位 | 型號 | |
| TX6111T/1 | TX6111T/2 | ||
| 主軸直徑 | mm | 110 | 110 |
| 主軸錐孔 | mm | ISO50#(7:24) | ISO50#(7:24) |
| 主軸轉速 | r/min | 9-1000(18級) | 9-1000(18級） |
| 主電機功率 | kW | 11 | 11 |
| 主軸最大鉆孔直徑 | mm | 50 | 50 |
| 主軸最大鏜孔直徑 | mm | 300 | 300 |
| 平旋盤轉速 | r/min | 6-221 | 6-221 |
| 平旋盤滑塊行程 | mm | 170 | 170 |
| 平旋盤最大鏜孔直徑 | mm | 600 | 600 |
| 工作臺尺寸（長x寬） | mm | 1200X1100 | 1200X1100 |
| 工作臺負載 | kg | 2500 | 4000 |
| 工作臺橫向行程（X ) | mm | 1200 | 1600(帶輔導軌） |
| 工作臺垂直行程（Y ) | mm | 1100 | 1300 |
| 工作臺縱向行程（Z ） | mm | 1500 | 1500 |
| 主軸軸向行程 | mm | 600 | 600 |
| 主軸每轉主軸，主軸箱、工作臺進給量范圍 | mm/min | 12 級0.04-6mm/無極 | 12級0.04-6mm/無極 |
| 數顯坐標 | X、Y | X、Y | |
| 機床外形尺寸(長x寬x高） | mm | 4900x2250x2950 | 4900x2850x3150 |
| 機床重量 | kg | 16000 | 18000 |
